概述
盤式連續干燥器是一種高效的傳導型連續干燥設備。其獨特的結構和工作原理決定了它具有熱效率高、能耗低、占地面積小、配置簡單、操作控制方便、操作環境好等特點，廣泛適用于化工、醫藥、農藥、食品、飼料、農副產品加工等行業的干燥作業。在各行業使用實踐中深受好評。先生產制造常壓、密閉、真空三大類型，1200、1500、2200、3000四種規格，A(碳鋼)、B（接觸物了部分均勻不銹鋼）、C（在B的基礎上，增加蒸汽管路，主軸及支架為不銹鋼，筒體和頂蓋內襯不銹鋼）。三種材質，干燥面積4-180㎡，共幾百種型號的系列產品，并提供與之相配套的輔助設備，可滿足用戶對各種物料進行干燥的需求。
原理

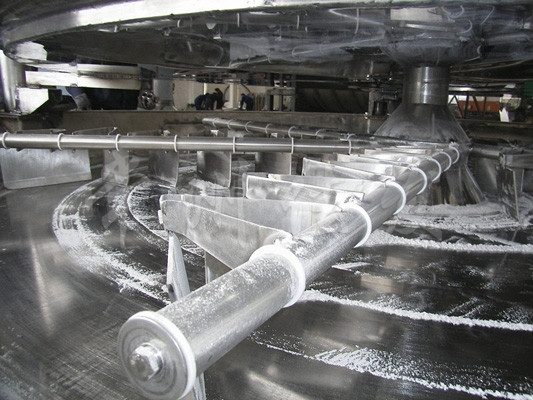

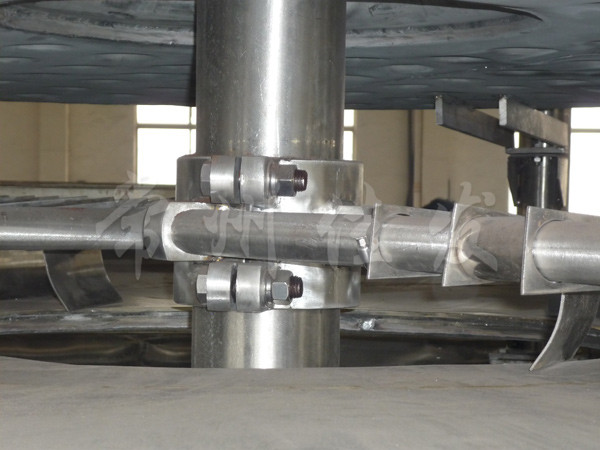

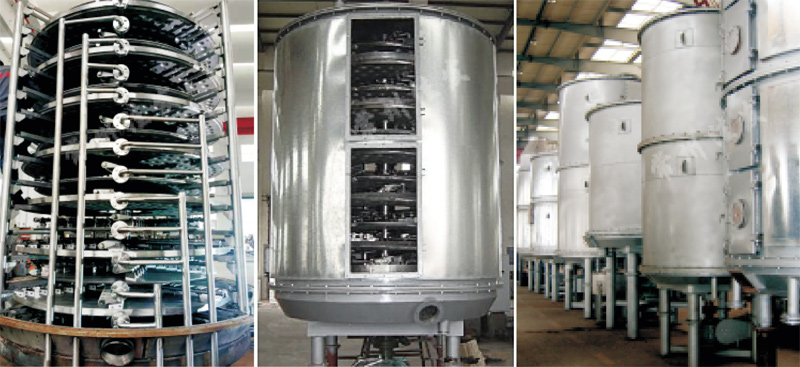

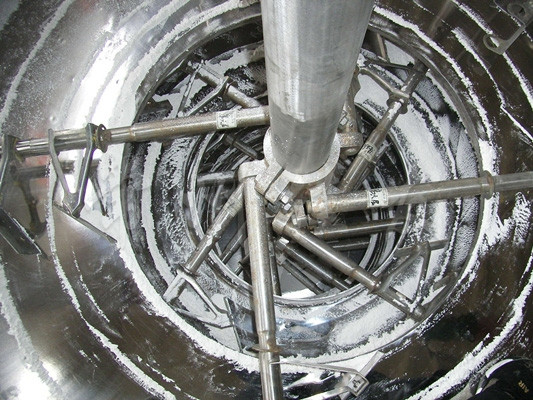

濕物料自加料器連續地加到干燥器上部第一層干燥盤上，帶有耙葉的耙臂做回轉運動使耙葉連續地翻抄物料。物料沿指數螺旋線流過干燥盤表面，在小干燥盤上的物料被移送到外緣，并在外緣落到下方的大干燥盤外緣，在大干燥盤上物料向里移動并從中間落料口落入下一層小干燥盤中。大小干燥盤上下交替排列，物料得以連續地流過整個干燥器。中間的干燥盤內通入加熱介質，加熱介質形式有飽和蒸汽、熱水和導熱油，加熱介質由干燥盤的一端進入，從另一端導出。已干物料從最后一層干燥盤落到殼體的底層，最后被耙葉移送到出料口排出。濕份從物料中溢出，由設在頂蓋上的排濕口排出，真空型盤式干燥器的濕氣由設在頂蓋上的真空泵口抽出。從底層排出的干物料可直接包裝。通過配備翅片加熱器、溶劑回收冷凝器、布袋除塵器、干料返混機構、引風機等輔機，可提高其干燥的生產能力，干燥膏糊狀和熱敏性物料，可方便地回收溶劑，并能進行熱解和反應操作。
應用
★無機工產品
★醫藥、食品
★飼料、肥料
特點
調控容易、適用性強
★通過調整料層厚度、主軸轉速、耙臂數量、耙葉形式和尺寸可使干燥過程達到最佳。
★每層干燥盤皆可單獨通入熱介質或冷介質，對物料進行加熱或冷卻，物料溫度控制準確、容易。
★物料的停留時間可以精確調整。
★物料流向單一，無返混現象，干燥均勻、質量穩定、不再需要混合。
操作簡單、容易
★干燥器的開車、停車操作非常簡單。
★停止進料后，傳送物料后的耙葉能很快地排空干燥器內的物料。

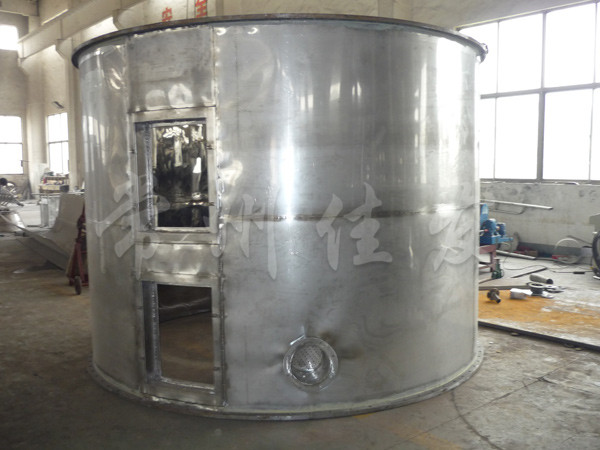

★通過特殊的大規格檢視門的視鏡，可以對設備內進行很仔細的清洗和觀察。
能耗低
★料層很薄，主軸轉速低，物料傳送系統需要的功率小，電耗少。
★以傳導熱進行干燥，熱效率高，能量消耗低。
操作環境好，可回收溶劑，粉塵排放符合要求
★常壓型：由于設備內氣流速度低，而且設備內濕度分布上高下低，粉塵很難浮到設備頂部，所以頂部排濕口排出的尾氣中幾乎不含有粉塵。

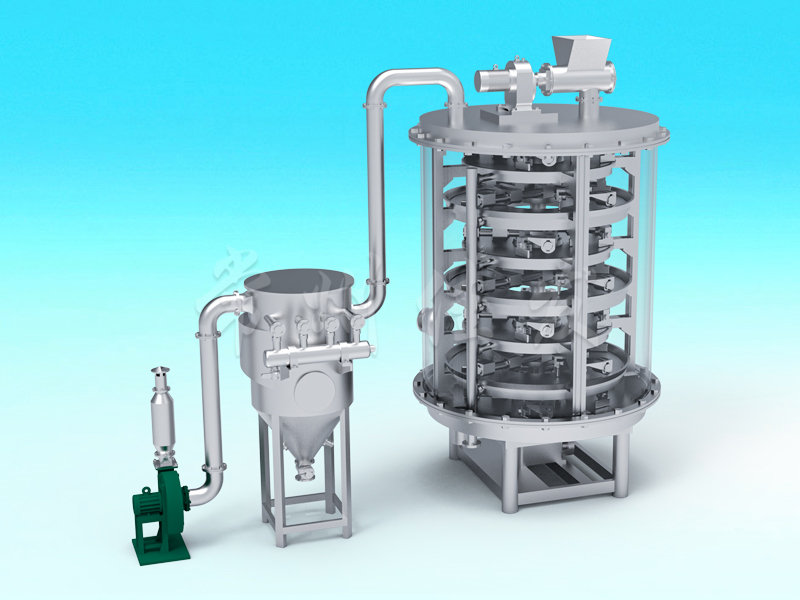

★密閉型：配溶劑回收裝置，可方便地回收載濕氣體中的有機溶劑。溶劑回收裝置簡單，回收率高，對于易燃、易爆、有毒和易氧化的物料，可用氮氣作為載濕氣體進行閉路循環，使之安全操作。特別適用于易燃、易爆、有毒物料的干燥。
★真空型：在真空狀態下操作的盤式干燥器，特別適用于熱敏性物料的干燥。
安裝方便、占地面積小

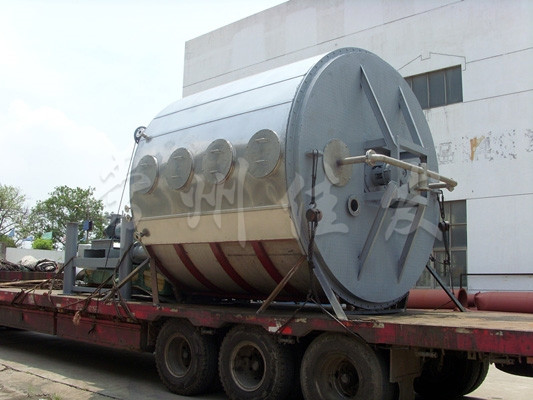

★干燥器整體出廠，整體運輸，只需吊裝就位，安裝定位非常容易。由于干燥盤層式布置、立式安裝，即使干燥面積很大，占地面積也很小。
規格 | 外徑 (mm) | 高度 (mm) | 干燥面積(m2) | 功率 (kw) |
1200/4 | 1850 | 2608 | 3.3 | 1.1 |
1200/6 | 3028 | 4.9 | ||
1200/8 | 3448 | 6.6 | 1.5 | |
1200/10 | 3868 | 8.2 | ||
1200/12 | 4288 | 9.9 | ||
1500/6 | 2100 | 3022 | 8.0 | 2.2 |
1500/8 | 3442 | 10.7 | ||
1500/10 | 3862 | 13.4 | ||
1500/12 | 4282 | 16.1 | 3.0 | |
1500/14 | 4702 | 18.8 | ||
1500/16 | 5122 | 21.5 | ||
2200/6 | 2900 | 3262 | 18.5 | 3.0 |
2200/8 | 3682 | 24.6 | ||
2200/10 | 4102 | 30.8 | ||
2200/12 | 4522 | 36.9 | 4.0 | |
2200/14 | 4942 | 43.1 | ||
2200/16 | 5362 | 49.3 | 5.5 | |
2200/18 | 2900 | 6202 | 61.6 | 7.5 |
2200/20 | 6622 | 67.7 | ||
2200/22 | 3800 | 7042 | 73.9 | 11 |
2200/24 | 7462 | 80.0 | ||
2200/26 | 4050 | 48 | ||
3000/8 | 5782 | 4650 | 60 | 13 |
3000/10 | 5250 | 72 | ||
3000/12 | 5850 | 84 | ||
3000/14 | 6450 | 96 | ||
3000/16 | 7050 | 108 | ||
3000/18 | 7650 | 120 | 15 | |
3000/20 | 8250 | 132 | ||
3000/22 | 8850 | 144 | ||
3000/24 | 9450 | 156 | ||
3000/26 | 10050 | 168 | ||
3000/28 | 10650 | 180 | ||
3000/30 | 55.4 | 5.55 |
所有參數僅作參考，視物料情況，本公司擁有變更權利，并不另行通知。
